【CH32V307VCT6】原理图_最小系统核心板V1

[复制链接]
JLINKv10

  离线

  • TA的每日心情
    飞起
    2022-10-5 00:04

    • 签到天数: 2 天

    [LV.1]
    发表于 2022-4-22 14:40:13 | 显示全部楼层 |阅读模式
    ▶ 语音朗读

    有人预言,RISC-V或将是继Intel和Arm之后的第三大主流处理器体系。欢迎访问全球首家只专注于RISC-V单片机行业应用的中文网站

    您需要 登录 才可以下载或查看，没有帐号？立即注册

    x
    CH32V307-【CH32V307VCT6】原理图_最小系统核心板V1risc-v单片机中文社区(1)

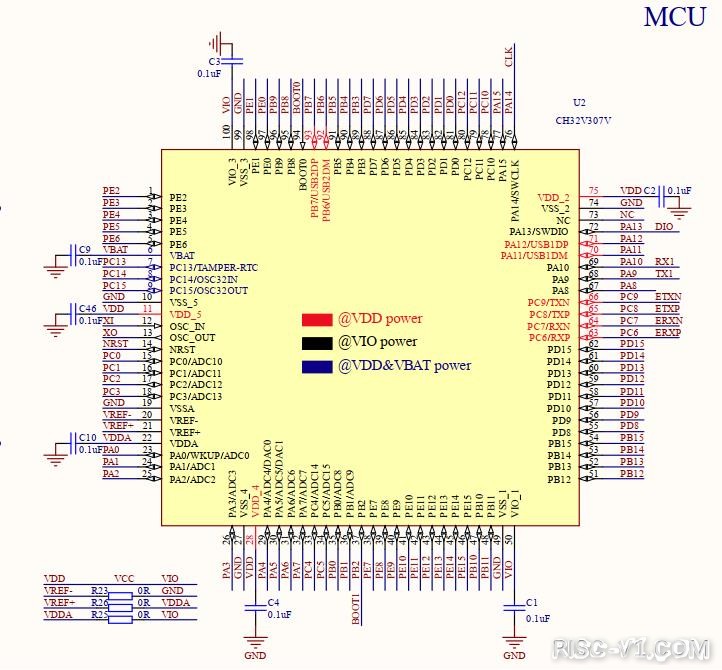

    CH32V307VCT6 LQFP100 (RISC-V MCU)


    CH32V307-【CH32V307VCT6】原理图_最小系统核心板V1risc-v单片机中文社区(2)


    CH32V307-【CH32V307VCT6】原理图_最小系统核心板V1risc-v单片机中文社区(3)

    CH32V307-【CH32V307VCT6】原理图_最小系统核心板V1risc-v单片机中文社区(4)

    CH32V307-【CH32V307VCT6】原理图_最小系统核心板V1risc-v单片机中文社区(5)

    CH32V307-【CH32V307VCT6】原理图_最小系统核心板V1risc-v单片机中文社区(6)

    CH32V307-【CH32V307VCT6】原理图_最小系统核心板V1risc-v单片机中文社区(7)

    CH32V307-【CH32V307VCT6】原理图_最小系统核心板V1risc-v单片机中文社区(8)

    CH32V307-【CH32V307VCT6】原理图_最小系统核心板V1risc-v单片机中文社区(9)





    上一篇：关于CH32V103C8T6和CH32V307VCT6的延时函数区别---延时差异
    下一篇：【CH32V307VCT6】原理图_最小系统核心板V2
    RISCV作者优文
    全球首家只专注于RISC-V单片机行业应用的中文网站
    回复

    使用道具 举报

    JLINKv10

      离线

  • TA的每日心情
    飞起
    2022-10-5 00:04

    • 签到天数: 2 天

    [LV.1]
     楼主| 发表于 2022-4-22 14:50:04 | 显示全部楼层
    ▶ 语音朗读
    【CH32V307VCT6】原理图_最小系统核心板_电路图

    CH32V307VCT6最小系统原理图V1_V2.pdf

    496.68 KB, 阅读权限: 50, 下载次数: 1

    电路原理图
