织女星开发板使用RISC-V核驱动GPIO

皋陶

前言

织女星开发板是OPEN-ISA社区为中国大陆地区定制的一款体积小、功耗超低和功能丰富的 RISC-V评估开发板，基于NXP半导体四核异构RV32M1主控芯片。

• 两个RISC-V核：RI5CY + ZERO_RISCY。
• 两个ARM核： Cortex-M4F + Cortex-M0+ 。



4个核被分为两个子系统，大核CM4F/RI5CY和小核CM0+/ZERO-RISCY，片上集成1.25 MB Flash 、384 KB SRAM，其中1 MB的Flash被大核所使用，起始地址0x0000_0000，另外的256 KB Flash被小核所使用，起始地址0x0100_0000。利用该开发板，用户可以快速建立一个使用 RV32M1 的 RISC-V应用和演示系统。详细的介绍可以参考： 真正的RISC-V开发板——VEGA织女星开发板开箱评测 ，本篇文章介绍如何基于RISC-V RI5CY/ZERO内核来点亮板载的RGB_LED/STS_LED、读取按键输入，演示GPIO的输入输出和外部中断功能。

准备工作

在进行以下操作之前，要确保开发环境已经搭建完成，而且能正常下载调试。

• 织女星开发板RISC-V开发环境：Eclipse + riscv32 工具链 + OpenOCD调试工具
• 织女星开发板SDK包：rv32m1_sdk_riscv
• 织女星开发板的原理图
• RV32M1参考手册



以上资料的获取、开发环境搭建和启动模式修改等教程，可以到官方中文论坛查找：www.open-isa.cn

或者是参考我分享的以下文章：

• 真正的RISC-V开发板——VEGA织女星开发板开箱评测
• 手把手教你搭建织女星开发板RISC-V开发环境
• 织女星开发板启动模式修改——从ARM M4核启动
• 织女星开发板调试器升级为Jlink固件
• 织女星开发板RISC-V内核实现微秒级精确延时



寄存器简介

根据RV32M1参考手册GPIO章节的介绍，我们可以获得关于GPIO相关寄存器信息：

各GPIO组的基地址：

1. GPIOA——4802_0000h

2. GPIOB——4802_0040h

3. GPIOC——4802_0080h

4. GPIOD——4802_00C0h

5. GPIOE——4100_F000h

复制代码

这是一个32位的寄存器，每一个引脚都有对应的一个PORTx_PCRn，用来配置GPIO的以下功能：

• 上下拉配置
• 翻转速率控制
• 开漏使能
• 无源输入滤波器
• 寄存器锁定
• 复用功能设置

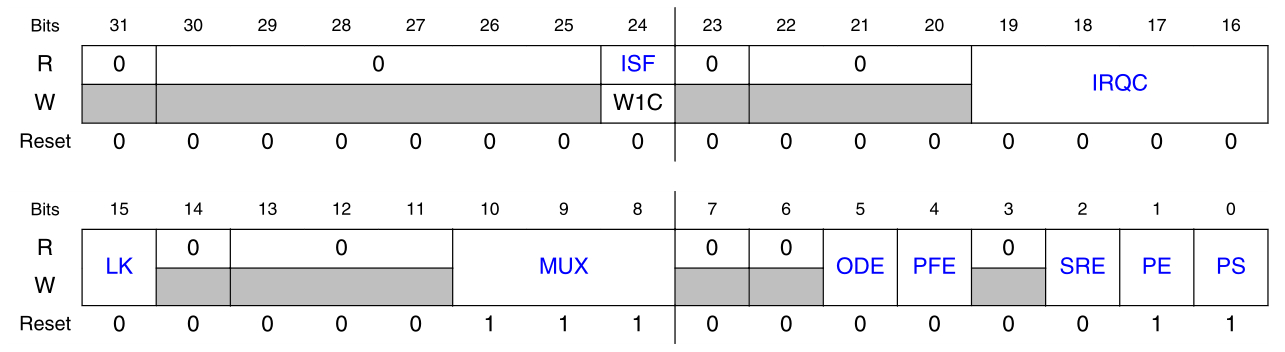

以PA0控制寄存器，PORTA_PCR0为例：

通过查看参考手册，可以了解到各Bit的功能：

• ISF：1位，中断状态标志
• IRQC：4位，配置中断方式和DMA功能
• LK：1位，是否锁定PCR寄存
• MUX：3位，复用功能配置
• ODE：1位，推挽开漏配置
• PFE：1位，滤波器配置
• SRE：1位，翻转速率配置
• PE：1位，上下拉使能
• PS：1位，上下拉配置



详细的配置介绍可以查看参考手册。官方库fsl_port中的

1. PORT_SetPinConfig(PORT_Type *base, uint32_t pin, const port_pin_config_t *config)

2. PORT_SetPinMux(PORT_Type *base, uint32_t pin, port_mux_t mux)

3. PORT_SetPinInterruptConfig(PORT_Type *base, uint32_t pin, port_interrupt_t config)

4. PORT_SetPinDriveStrength(PORT_Type* base, uint32_t pin, uint8_t strength)

复制代码

这些函数就是控制的这个PCR寄存器。

GPIO控制寄存器

主要包括控制GPIO输入输出控制，读取输入，控制输出，方向控制等。

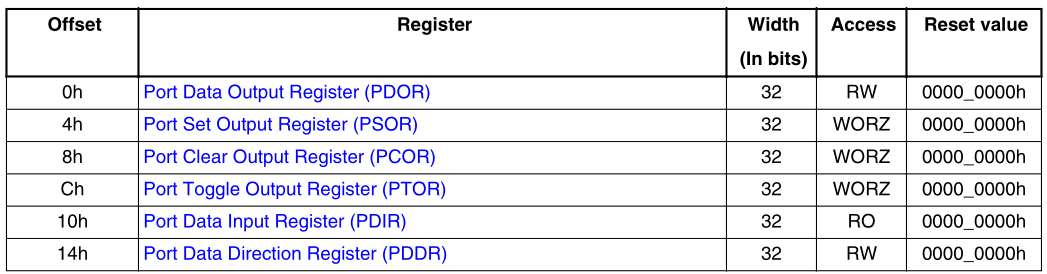

寄存器描述和地址偏移量：

RV32M1的GPIO共有6个32位的控制寄存器，从字面意思可以直接知道每个寄存器的功能：

• PDOR：数据输出寄存器，指定位写入0/1，输出0/1
• PSOR：端口置位输出寄存器，指定位写1，置位输出1，写0状态不变
• PCOR：端口复位输出寄存器，指定位写1，复位输出0，写0状态不变
• PTOR：端口反转输出寄存器，指定位写1，反转输出，写0状态不变
• PDIR：端口输入寄存器，读取指定位输入状态
• PDDR：端口方向配置寄存器，指定位写0作为输入，写1作为输出



官方库中的fsl_gpio文件中实现的函数就是控制的这几个寄存器。

1. void GPIO_PinInit(GPIO_Type *base, uint32_t pin, const gpio_pin_config_t *config)

2. void GPIO_WritePinOutput(GPIO_Type *base, uint32_t pin, uint8_t output)

3. void GPIO_SetPinsOutput(GPIO_Type *base, uint32_t mask)

4. void GPIO_ClearPinsOutput(GPIO_Type *base, uint32_t mask)

5. void GPIO_TogglePinsOutput(GPIO_Type *base, uint32_t mask)

复制代码

库函数简介

和其他的MCU一样，由于RV32M1的寄存器众多，为了方便使用，增强程序的可读性，官方开发了库函数，来实现对寄存器的控制，本质上还是操作的寄存器。GPIO控制的库主要由fsl_gpio和fsl_port两个文件组成，其中fsl_gpio主要是对GPIO的控制，如读取输入，控制输出，清除中断标志等，而fsl_port主要实现对GPIO工作的模式进行配置，如复用功能，上拉下拉，开漏推挽，中断触发方式，DMA功能等进行设置。

下面简单介绍几个常用的函数：

PORT_SetPinConfig

配置GPIO的复用功能，驱动能力，推挽开漏，上下拉，滤波器，翻转速率等功能，基于PCR寄存器实现。

1. port_pin_config_t config;

2.

3. config.driveStrength = kPORT_HighDriveStrength;                //驱动能力配置

4. config.mux = kPORT_MuxAsGpio;                                                //通用GPIO

5. config.openDrainEnable = kPORT_OpenDrainDisable;        //推挽

6. config.passiveFilterEnable = kPORT_PassiveFilterDisable;//滤波器

7. config.pullSelect = kPORT_PullUp;                                        //上拉

8. config.slewRate = kPORT_FastSlewRate;                                //翻转速率

9.

10. PORT_SetPinConfig(PORTA, 22, &config);                                //配置GPIOA22

复制代码

PORT_SetPinMux

配置GPIO的复用功能，基于PCR寄存器实现。

1. //PA22作为普通GPIO使用

2. PORT_SetPinMux(PORTA, 22, kPORT_MuxAsGpio);

3.

4. //PA25作为UART1_RX功能

5. PORT_SetPinMux(PORTA, 25, kPORT_MuxAlt2);

复制代码

具体复用为哪种功能，不同的引脚有不同的复用功能，对应的ALTn，可以查看参考手册RV32M1 Pinout介绍。

PORT_SetPinConfig已经包含了PORT_SetPinMux的功能，可以只使用PORT_SetPinConfig来GPIO功能的配置。PORT_SetPinMux函数不推荐和PORT_SetPinsConfig函数一起使用：

This function is NOT recommended to use together with the PORT_SetPinsConfig, because the PORT_SetPinsConfig need to configure the pin mux anyway (Otherwise the pin mux is reset to zero : kPORT_PinDisabledOrAnalog). This function is recommended to use to reset the pin mux

GPIO_PinInit

控制GPIO的输入输出方式，及默认输出电平，基于PDDR、PCOR、PSOR寄存器实现。

1. gpio_pin_config_t io_init;

2.

3. //配置输出/输出模式

4. io_init.outputLogic = 0;        //默认输出0

5. io_init.pinDirection = kGPIO_DigitalOutput;        //数字输出

6.

7. GPIO_PinInit(LED_RGB_GPIO, LED_RED_Pin, &io_init);        //LED引脚配置

复制代码

GPIO_WritePinOutput

指定引脚输出高低电平，基于PCOR和PSOR寄存器实现。

1. GPIO_WritePinOutput(GPIOA, 22, 1);        //PA22输出1

复制代码

GPIO_TogglePinsOutput

指定引脚输出翻转，基于PTOR寄存器实现

1. GPIO_TogglePinsOutput(GPIOA, 1 << 22);        //PA22输出翻转

复制代码

GPIO_ReadPinInput

读取GPIO输入状态，基于PDIR寄存器实现

1. in = GPIO_ReadPinInput(GPIOA, 22);        //读取PA22输入状态

复制代码

GPIO操作的函数还有很多，详细的介绍和实现可以直接查看库函数源码。

RGB LED的初始化

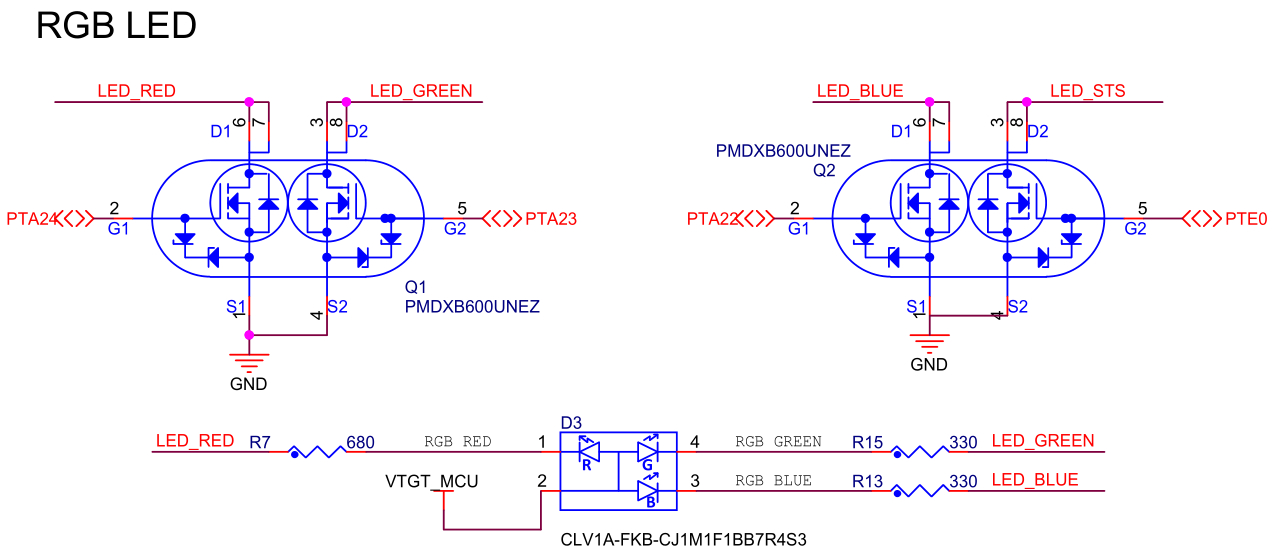

从原理图中我们可以得知，织女星开发板上共有4个用户可控制的LED，包括3个RGB LED和1个红色LED，均采用MOS来驱动，引脚输出高电平LED点亮，和GPIO的对应关系如下：

LED_RED——PTA24
LED_GREEN——PTA23
LED_BLUE——PTA22
LED_STS——PTE0

所以我们需要配置PTA22/PTA23/PTA24为普通推挽输出方式，然后输出高低电平就可以控制LED闪烁了。

led_driver.c文件内容

1. #include "led_driver.h"

2.

3. void LED_RGB_Init(void)

4. {

5.         gpio_pin_config_t io_init;

6.         port_pin_config_t config;

7.

8.         //配置输出/输出模式

9.         io_init.outputLogic  = 0;

10.         io_init.pinDirection = kGPIO_DigitalOutput;

11.

12.         config.driveStrength                 = kPORT_HighDriveStrength;         //驱动能力

13.         config.lockRegister                 = kPORT_LockRegister;                 //PCR寄存器被锁定，不能再次改变

14.         config.mux                                         = kPORT_MuxAsGpio;                         //通用GPIO

15.         config.openDrainEnable                 = kPORT_OpenDrainDisable;         //推挽输出

16.         config.passiveFilterEnable         = kPORT_PassiveFilterDisable;//滤波器

17.         config.pullSelect                         = kPORT_PullUp;                                 //上拉

18.         config.slewRate                         = kPORT_FastSlewRate;                 //翻转速率

19.

20.         CLOCK_EnableClock(LED_RGB_Clk_Name);

21.         CLOCK_EnableClock(LED_STS_Clk_Name);                //GPIOE时钟必须一直开启

22.         CLOCK_EnableClock(kCLOCK_Rgpio1);                        //GPIOE配置需要使能这个时钟

23.

24.         /*以下两个函数都可以配置端口功能*/

25.         PORT_SetPinConfig(LED_RGB_Port, LED_RED_Pin, &config);                //配置功能更详细

26.         PORT_SetPinConfig(LED_RGB_Port, LED_GREEN_Pin, &config);

27.         PORT_SetPinConfig(LED_RGB_Port, LED_BLUE_Pin, &config);

28.         PORT_SetPinConfig(LED_STS_Port, LED_STS_Pin, &config);

29.

30. //        PORT_SetPinMux(LED_RGB_Port, LED_RED_Pin, kPORT_MuxAsGpio);        //只能配置是否复用

31. //        PORT_SetPinMux(LED_RGB_Port, LED_GREEN_Pin, kPORT_MuxAsGpio);

32. //        PORT_SetPinMux(LED_RGB_Port, LED_BLUE_Pin, kPORT_MuxAsGpio);

33.

34. //        CLOCK_DisableClock(LED_RGB_Clk_Name);                //可以在配置完成之后关闭时钟，不影响使用

35.

36.         GPIO_PinInit(LED_RGB_GPIO, LED_RED_Pin, &io_init);

37.         GPIO_PinInit(LED_RGB_GPIO, LED_GREEN_Pin, &io_init);

38.         GPIO_PinInit(LED_RGB_GPIO, LED_BLUE_Pin, &io_init);

39.         GPIO_PinInit(LED_STS_GPIO, LED_STS_Pin, &io_init);

40. }

复制代码

要注意的是，时钟使能要放在GPIO配置之前，否则不能访问GPIO配置寄存器，在配置完成之后可以关闭时钟，也可以一直开启。其中GPIOE非常特殊，要想使用GPIOE，必须使能Rgpio1快速时钟，其他的GPIO配置不需要，这是因为GPIOE属于快速GPIO，和其他几组GPIO不是同一个总线。

1. CLOCK_EnableClock(kCLOCK_Rgpio1);                        //GPIOE配置需要使能这个时钟

复制代码

led_driver.h文件内容

1. #ifndef __LED_DRIVER_H__

2. #define __LED_DRIVER_H__

3.

4. #include "fsl_gpio.h"

5. #include "fsl_port.h"

6. #include "fsl_clock.h"

7.

8.

9. /*

10. LED_RGB_BLUE          - A22

11. LED_RGB_GREEN         - A23

12. LED_RGB_RED         - A24

13. LED_STS                 - E0

14. */

15.

16.

17. #define LED_RED_Pin                24

18. #define LED_GREEN_Pin        23

19. #define LED_BLUE_Pin        22

20.

21. #define LED_RGB_Port                PORTA

22. #define LED_RGB_GPIO                GPIOA

23. #define LED_RGB_Clk_Name        kCLOCK_PortA

24.

25. #define LED_STS_Pin                0

26. #define LED_STS_Port                PORTE

27. #define LED_STS_GPIO                GPIOE

28. #define LED_STS_Clk_Name        kCLOCK_PortE

29.

30. #define LED_STS_ON                        GPIO_WritePinOutput(LED_STS_GPIO, LED_STS_Pin, 1)

31. #define LED_STS_OFF                        GPIO_WritePinOutput(LED_STS_GPIO, LED_STS_Pin, 0)

32. #define LED_STS_TOGGLE                GPIO_TogglePinsOutput(LED_STS_GPIO, 1 << LED_STS_Pin)

33.

34. #define LED_RED_ON                        GPIO_WritePinOutput(LED_RGB_GPIO, LED_RED_Pin, 1)

35. #define LED_RED_OFF                        GPIO_WritePinOutput(LED_RGB_GPIO, LED_RED_Pin, 0)

36. #define LED_RED_TOGGLE                GPIO_TogglePinsOutput(LED_RGB_GPIO, 1 << LED_RED_Pin)

37.

38. #define LED_GREEN_ON                GPIO_WritePinOutput(LED_RGB_GPIO, LED_GREEN_Pin, 1)

39. #define LED_GREEN_OFF                GPIO_WritePinOutput(LED_RGB_GPIO, LED_GREEN_Pin, 0)

40. #define LED_GREEN_TOGGLE         GPIO_TogglePinsOutput(LED_RGB_GPIO, 1 << LED_GREEN_Pin)

41.

42. #define LED_BLUE_ON                        GPIO_WritePinOutput(LED_RGB_GPIO, LED_BLUE_Pin, 1)

43. #define LED_BLUE_OFF                GPIO_WritePinOutput(LED_RGB_GPIO, LED_BLUE_Pin, 0)

44. #define LED_BLUE_TOGGLE                GPIO_TogglePinsOutput(LED_RGB_GPIO, 1 << LED_BLUE_Pin)

45.

46. void LED_RGB_Init(void);

47.

48. #endif

复制代码

头文件中通过宏定义的方式实现了LED的亮灭和翻转控制。

板载按键初始化

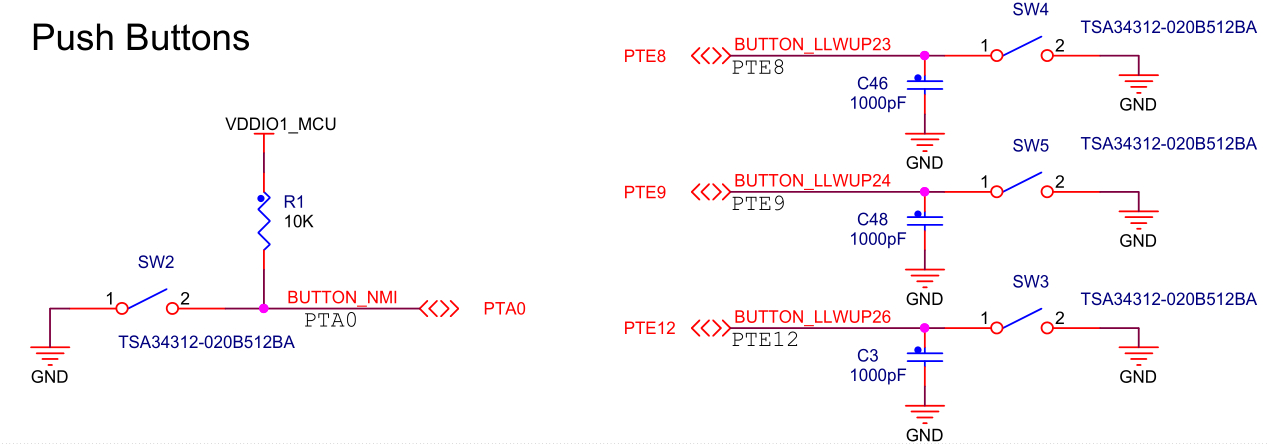

按键部分硬件原理图，按下为低电平。

button_driver.c文件内容

1. #include "button_driver.h"

2. #include "delay.h"

3. #include "led_driver.h"

4.

5. //按键使用普通输入GPIO方式

6. void Button_Init(void)

7. {

8.         gpio_pin_config_t io_init;

9.         port_pin_config_t config;

10.

11.         io_init.outputLogic  = 0;

12.         io_init.pinDirection = kGPIO_DigitalInput;

13.

14.         config.mux                                         = kPORT_MuxAsGpio;                                //通用GPIO

15.         config.lockRegister                 = kPORT_LockRegister;                        //PCR寄存器被锁定，不能再次改变

16.         config.pullSelect                         = kPORT_PullUp;                                        //上拉

17.         config.slewRate                         = kPORT_FastSlewRate;                        //翻转速率

18.         config.lockRegister                 = kPORT_LockRegister;                        //PCR寄存器被锁定，不能再次改变

19.         config.passiveFilterEnable         = kPORT_PassiveFilterEnable;        //滤波器

20.

21.         CLOCK_EnableClock(BTN_SW2_Clk_Name);

22.         CLOCK_EnableClock(BTN_SW3_Clk_Name);

23. //        CLOCK_EnableClock(BTN_SW4_Clk_Name);

24. //        CLOCK_EnableClock(BTN_SW5_Clk_Name);

25.         CLOCK_EnableClock(kCLOCK_Rgpio1);                        //GPIOE配置需要使能这个时钟

26.

27.         //以下两个函数功能一样

28.         PORT_SetPinConfig(BTN_SW2_Port, BTN_SW2_Pin, &config);

29.         PORT_SetPinConfig(BTN_SW3_Port, BTN_SW3_Pin, &config);

30.         PORT_SetPinConfig(BTN_SW4_Port, BTN_SW4_Pin, &config);

31.         PORT_SetPinConfig(BTN_SW5_Port, BTN_SW5_Pin, &config);

32.

33. //        PORT_SetPinMux(BTN_SW2_Port, BTN_SW2_Pin, kPORT_MuxAsGpio);        //设置IO模式为通用GPIO

34. //        PORT_SetPinMux(BTN_SW3_Port, BTN_SW3_Pin, kPORT_MuxAsGpio);        //设置IO模式为通用GPIO

35. //        PORT_SetPinMux(BTN_SW4_Port, BTN_SW4_Pin, kPORT_MuxAsGpio);        //设置IO模式为通用GPIO

36. //        PORT_SetPinMux(BTN_SW5_Port, BTN_SW5_Pin, kPORT_MuxAsGpio);        //设置IO模式为通用GPIO

37.

38.         GPIO_PinInit(BTN_SW2_GPIO, BTN_SW2_Pin, &io_init);

39.         GPIO_PinInit(BTN_SW3_GPIO, BTN_SW3_Pin, &io_init);

40.         GPIO_PinInit(BTN_SW4_GPIO, BTN_SW4_Pin, &io_init);

41.         GPIO_PinInit(BTN_SW5_GPIO, BTN_SW5_Pin, &io_init);

42. }

43.

44. //按键使用外部中断初始化函数

45. void ButtonInterruptInit(void)

46. {

47.         gpio_pin_config_t io_init;

48.         port_pin_config_t config;

49.

50.         io_init.outputLogic  = 0;

51.         io_init.pinDirection = kGPIO_DigitalInput;

52.

53.         config.mux                                         = kPORT_MuxAsGpio;                                //通用GPIO

54.         config.lockRegister                 = kPORT_LockRegister;                        //PCR寄存器被锁定，不能再次改变

55.         config.pullSelect                         = kPORT_PullUp;                                        //上拉

56.         config.slewRate                         = kPORT_FastSlewRate;                        //翻转速率

57.         config.lockRegister                 = kPORT_LockRegister;                        //PCR寄存器被锁定，不能再次改变

58.         config.passiveFilterEnable         = kPORT_PassiveFilterEnable;        //滤波器

59.

60.         CLOCK_EnableClock(BTN_SW2_Clk_Name);

61.         CLOCK_EnableClock(BTN_SW3_Clk_Name);

62. //        CLOCK_EnableClock(BTN_SW4_Clk_Name);

63. //        CLOCK_EnableClock(BTN_SW5_Clk_Name);

64.

65.         CLOCK_EnableClock(kCLOCK_Rgpio1);                        //GPIOE配置需要使能这个时钟

66.

67.         //以下两个函数功能一样

68.         PORT_SetPinConfig(BTN_SW2_Port, BTN_SW2_Pin, &config);

69.         PORT_SetPinConfig(BTN_SW3_Port, BTN_SW3_Pin, &config);

70.         PORT_SetPinConfig(BTN_SW4_Port, BTN_SW4_Pin, &config);

71.         PORT_SetPinConfig(BTN_SW5_Port, BTN_SW5_Pin, &config);

72.

73.         //设置中断触发方式

74.         PORT_SetPinInterruptConfig(BTN_SW2_Port, BTN_SW2_Pin, kPORT_InterruptFallingEdge);        //下降沿触发中断

75.         PORT_SetPinInterruptConfig(BTN_SW3_Port, BTN_SW3_Pin, kPORT_InterruptFallingEdge);

76.         PORT_SetPinInterruptConfig(BTN_SW4_Port, BTN_SW4_Pin, kPORT_InterruptFallingEdge);

77.         PORT_SetPinInterruptConfig(BTN_SW5_Port, BTN_SW5_Pin, kPORT_InterruptFallingEdge);

78.

79. #if defined(CPU_RV32M1_ri5cy)

80.         //RI5CY Core GPIOE需要使能以下两个函数, ZERO Core不用

81.         INTMUX_Init(INTMUX0);

82.         INTMUX_EnableInterrupt(INTMUX0, 0, PORTE_IRQn);

83. #endif

84.

85.         EnableIRQ(BTN_SW2_IRQ);

86.         EnableIRQ(BTN_SW3_IRQ);

87. //        EnableIRQ(BTN_SW4_IRQ);

88. //        EnableIRQ(BTN_SW5_IRQ);

89.

90.         GPIO_PinInit(BTN_SW2_GPIO, BTN_SW2_Pin, &io_init);

91.         GPIO_PinInit(BTN_SW3_GPIO, BTN_SW3_Pin, &io_init);

92.         GPIO_PinInit(BTN_SW4_GPIO, BTN_SW4_Pin, &io_init);

93.         GPIO_PinInit(BTN_SW5_GPIO, BTN_SW5_Pin, &io_init);

94. }

95.

96. void PORTA_IRQHandler(void)

97. {

98.     GPIO_ClearPinsInterruptFlags(BTN_SW2_GPIO, 1U << BTN_SW2_Pin);

99.         LED_STS_TOGGLE;

100.         LOG("sw2 is pressed \r\n");

101. }

102.

103. //GPIOE外部中断函数

104. void PORTE_IRQHandler(void)

105. {

106.         uint32_t flag;

107.

108.         flag = GPIO_GetPinsInterruptFlags(BTN_SW3_GPIO);

109.

110.     GPIO_ClearPinsInterruptFlags(BTN_SW3_GPIO, 1U << BTN_SW3_Pin);

111.     GPIO_ClearPinsInterruptFlags(BTN_SW4_GPIO, 1U << BTN_SW4_Pin);

112.     GPIO_ClearPinsInterruptFlags(BTN_SW5_GPIO, 1U << BTN_SW5_Pin);

113.

114.     if(flag & (1 << BTN_SW3_Pin))        //SW3产生中断

115.     {

116.             LED_RED_TOGGLE;

117.             LOG("sw3 is pressed \r\n");

118.     }

119.         else if(flag & (1 << BTN_SW4_Pin))

120.         {

121.                 LED_GREEN_TOGGLE;

122.             LOG("sw4 is pressed \r\n");

123.         }

124.     else if(flag & (1 << BTN_SW5_Pin))

125.         {

126.             LED_BLUE_TOGGLE;

127.             LOG("sw5 is pressed \r\n");

128.         }

129. }

130.

131. //轮询方式获取按键状态

132. uint8_t GetKey(void)

133. {

134.         uint8_t key = 1;

135.         //按键按下为0

136.         if(BTN_SW2_IN && BTN_SW3_IN && BTN_SW4_IN && BTN_SW5_IN)

137.         {

138.                 Delay_ms(10);

139.                 if(!BTN_SW2_IN)

140.                         key = 2;

141.                 else if(!BTN_SW3_IN)

142.                         key = 3;

143.                 else if(!BTN_SW4_IN)

144.                         key = 4;

145.                 else if(!BTN_SW5_IN)

146.                         key = 5;

147.                 while(!(BTN_SW2_IN && BTN_SW3_IN && BTN_SW4_IN && BTN_SW5_IN));

148.         }

149.         return key;

150. }

复制代码

按键配置为上拉输入模式，同样如果使用GPIOE作为通用GPIO输入，还需要使能Rgpio1时钟：

1.         CLOCK_EnableClock(kCLOCK_Rgpio1);                        //GPIOE配置需要使能这个时钟

复制代码

如果使用GPIOE的外部中断功能，还需要使能INTMUX：

1. #if defined(CPU_RV32M1_ri5cy)

2.         //RI5CY Core GPIOE需要使能以下两个函数, ZERO Core不用

3.         INTMUX_Init(INTMUX0);

4.         INTMUX_EnableInterrupt(INTMUX0, 0, PORTE_IRQn);

5. #endif

复制代码

button_driver.h文件内容

1. #ifndef __BUTTON_DRIVER_H__

2. #define __BUTTON_DRIVER_H__

3.

4. #include "fsl_gpio.h"

5. #include "fsl_port.h"

6. #include "fsl_intmux.h"

7.

8. /*

9. * SW2 - A0

10. * SW3 - E12

11. * SW4 - E8

12. * SW5 - E9

13. * */

14.

15. //按下为低电平

16.

17. #define BTN_SW2_GPIO         GPIOA

18. #define BTN_SW3_GPIO         GPIOE

19. #define BTN_SW4_GPIO         GPIOE

20. #define BTN_SW5_GPIO         GPIOE

21.

22. #define BTN_SW2_Pin                0

23. #define BTN_SW3_Pin                12

24. #define BTN_SW4_Pin                8

25. #define BTN_SW5_Pin                9

26.

27. #define BTN_SW2_Port        PORTA

28. #define BTN_SW3_Port        PORTE

29. #define BTN_SW4_Port        PORTE

30. #define BTN_SW5_Port        PORTE

31.

32. #define BTN_SW2_IRQ                PORTA_IRQn

33. #define BTN_SW3_IRQ                PORTE_IRQn

34. #define BTN_SW4_IRQ                PORTE_IRQn

35. #define BTN_SW5_IRQ                PORTE_IRQn

36.

37. #define BTN_SW2_Clk_Name        kCLOCK_PortA

38. #define BTN_SW3_Clk_Name        kCLOCK_PortE

39. #define BTN_SW4_Clk_Name        kCLOCK_PortE

40. #define BTN_SW5_Clk_Name        kCLOCK_PortE

41.

42. #define BTN_SW2_IN        GPIO_ReadPinInput(BTN_SW2_GPIO, BTN_SW2_Pin)

43. #define BTN_SW3_IN        GPIO_ReadPinInput(BTN_SW3_GPIO, BTN_SW3_Pin)

44. #define BTN_SW4_IN        GPIO_ReadPinInput(BTN_SW4_GPIO, BTN_SW4_Pin)

45. #define BTN_SW5_IN        GPIO_ReadPinInput(BTN_SW5_GPIO, BTN_SW5_Pin)

46.

47. /*

48. #define BTN_SW2_IN        ReadGPIO(BTN_SW2_GPIO, BTN_SW2_Pin)

49. #define BTN_SW3_IN        ReadGPIO(BTN_SW3_GPIO, BTN_SW3_Pin)

50. #define BTN_SW4_IN        ReadGPIO(BTN_SW4_GPIO, BTN_SW4_Pin)

51. #define BTN_SW5_IN        ReadGPIO(BTN_SW5_GPIO, BTN_SW5_Pin)

52. */

53.

54. void Button_Init(void);

55. uint8_t GetKey(void);

56. void ButtonInterruptInit(void);

57.

58. #endif

复制代码

通过GPIO读取函数来获取按键输入状态，或者是通过中断标志来判断输入状态。

主函数应用

使用外部中断方式读取按键输入状态。

1. #include "main.h"

2.

3. extern uint32_t SystemCoreClock;

4.

5. int main(void)

6. {

7.         BOARD_BootClockRUN();        //ϵͳʱ֓Ťփ

8.

9.         UART0_Init();

10.         Delay_Init();

11.

12.         LOG("SystemCoreClock: %ld \r\n", SystemCoreClock);

13.

14. #if defined(CPU_RV32M1_ri5cy)

15.         LOG("RV32M1 RISC-V RI5CY Core Demo \r\n");

16. #elif defined(CPU_RV32M1_zero_riscy)

17.         LOG("RV32M1 RISC-V ZERO Core Demo \r\n");

18. #endif

19.

20.         LED_RGB_Init();

21. //        Button_Init();

22.         ButtonInterruptInit();

23.         // LPMTR2_Init();

24.         // LPIT1_CH3_Init();

25.

26.         while (1)

27.         {

28.

29.         }

30. }

复制代码

代码下载

织女星开发板VEGA_Lite支持从4个核启动，所以在进行程序下载之前，要确认当前的启动模式和当前的工程是对应的。如当前工程是使用RISC-V RI5CY核来驱动GPIO，那么就需要配置芯片启动模式为RI5CY核启动。否则会不能下载。关于启动模式的修改可以参考：织女星开发板启动模式修改

• RI5CY驱动GPIO源码下载：RI5CY_GPIO_Demo.rar
• ZERO驱动GPIO源码下载：ZERO_GPIO_Demo.rar



总结

RV32M1芯片的GPIOE与其他几组GPIO配置方法稍有不同，使用时要特别注意。

参考资料

• MCUXpresso SDK API参考手册
• RV32M1_Vega_Develop_Environment_Setup.pdf
• [RV32M1数据手册](https://github.com/open-isa-org/open-isa.org/raw/master/Reference Manual and Data Sheet/RV32M1DS_Rev.1.1.pdf)
• [RV32M1参考手册](https://github.com/open-isa-org/open-isa.org/raw/master/Reference Manual and Data Sheet/RV32M1RM_Rev.1.1.pdf)
• 织女星开发板快速入门指南.pdf


完
