前言：

本节，我们使用GD32VF103控制ESP-01S启动TCP Server，然后让多个网络调试助手连接ESP-01S并与之通信，并通过LCD显示TCP网络助手发来的数据。

一、基础知识1.LCD简介

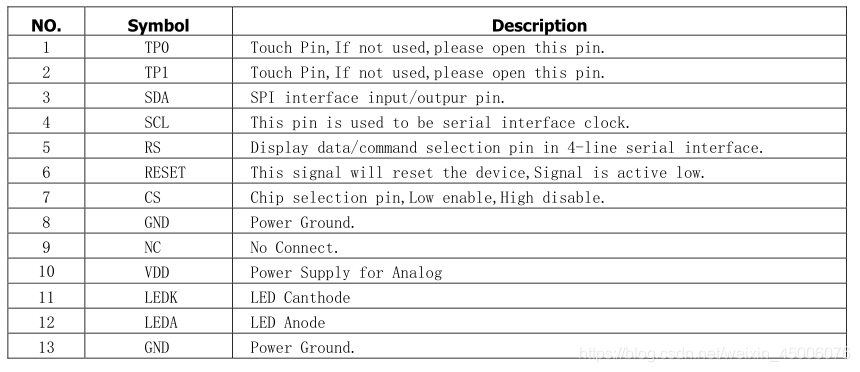

本实验使用的LCD为龙眼开发板板载LCD，是一个0.96英寸的屏，使用ST7735S驱动驱动，硬件引脚说明如下

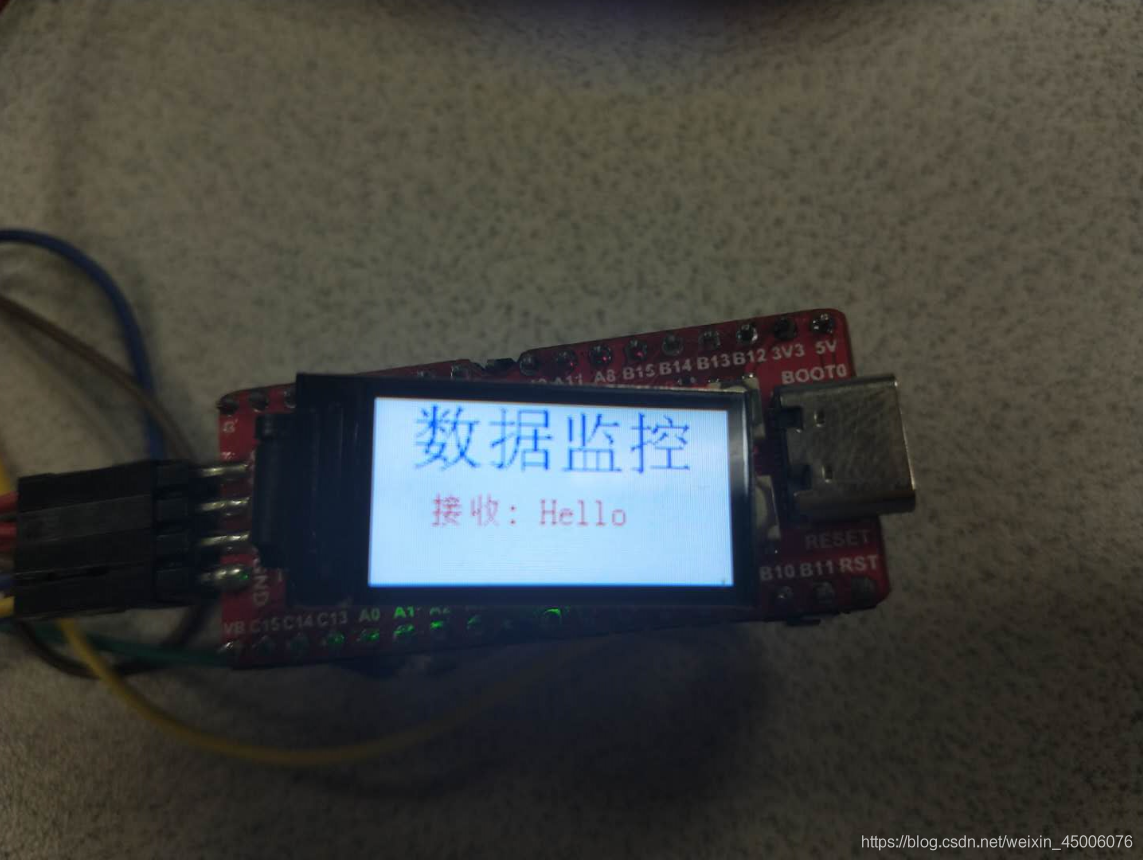

本实验最终实现效果如下图：

图中设置中文显示需要使用字库软件设置，本实验采用字模Ⅲ这款字库软件，已经连同代码推送到云端，可以下载后使用。

2.字库软件安装

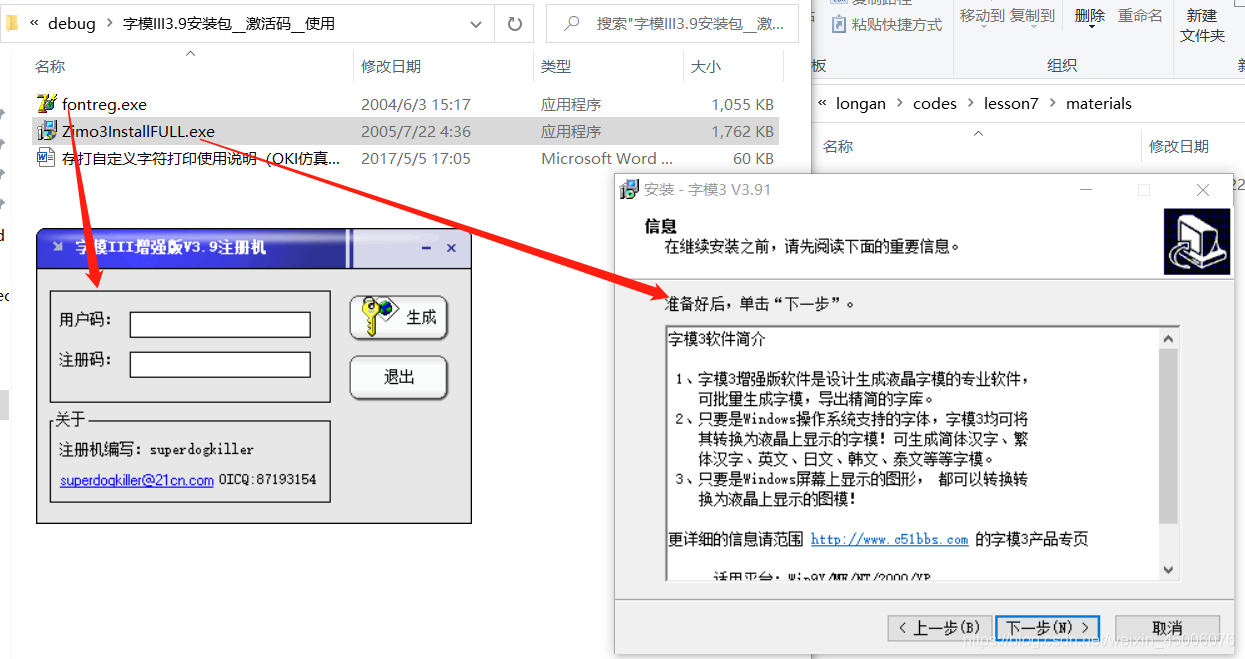

字模Ⅲ安装也比较简单，点击Zimo3InstallFULL.exe，一直下一步默认安装即可，破解使用fontreg.exe工具

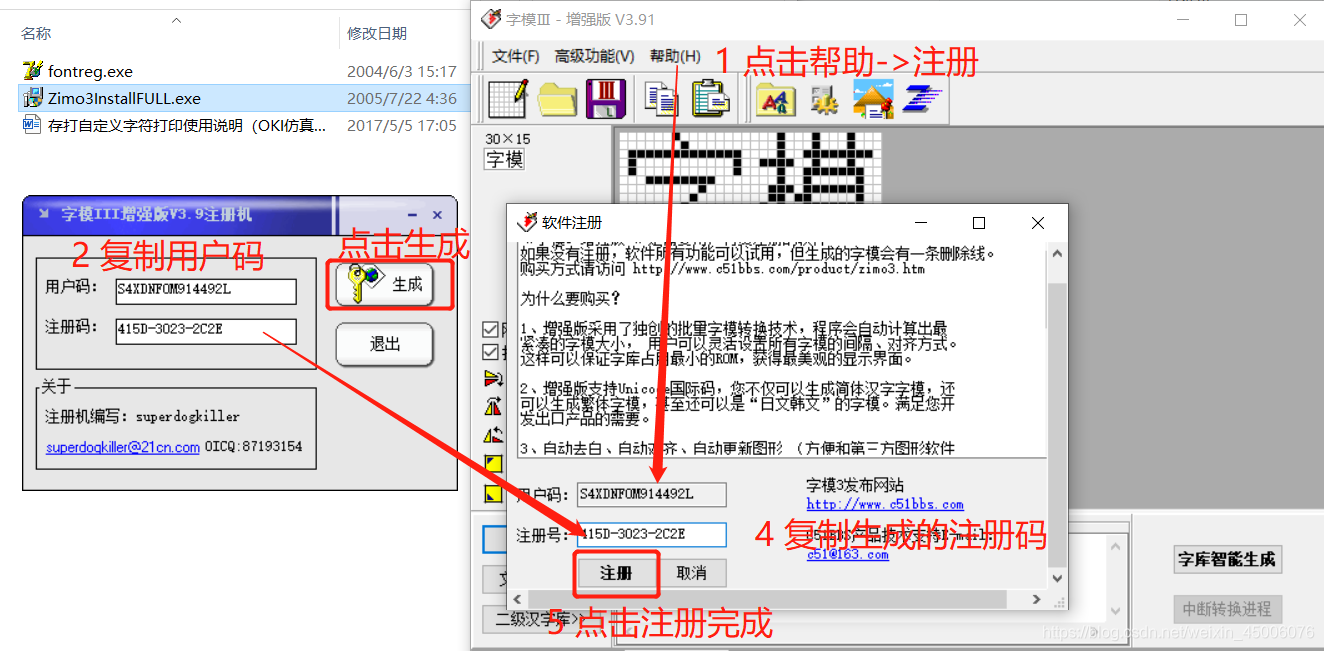

打开后，按照下图步骤进行注册即可。

注册成功后如下图所示


二、实例2.1 制作字符

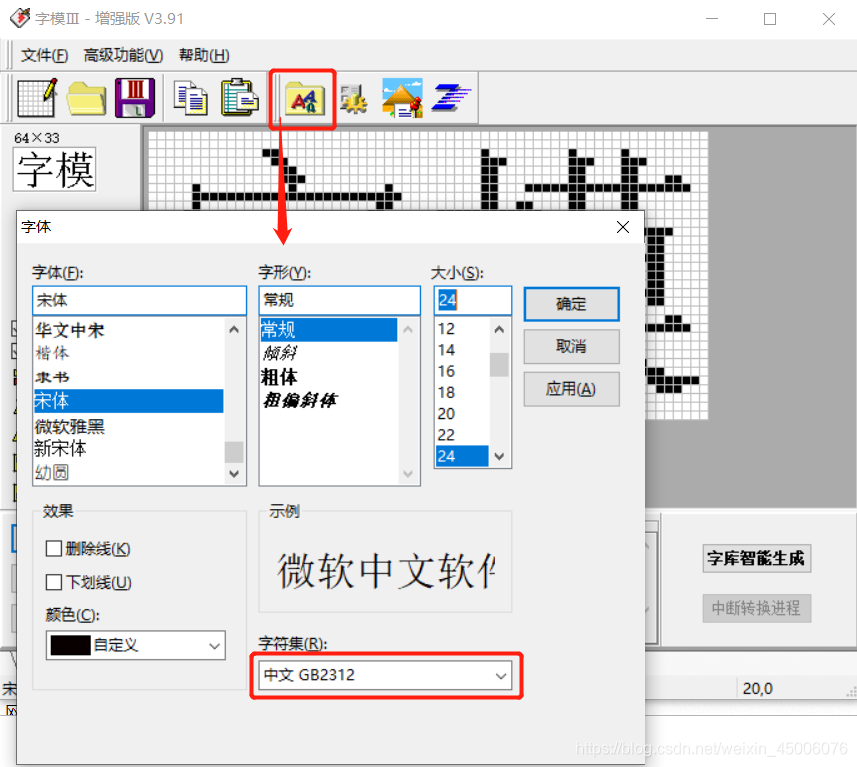

打开上文注册号的字模Ⅲ软件，按如下方式设置字体大小以及字符集格式

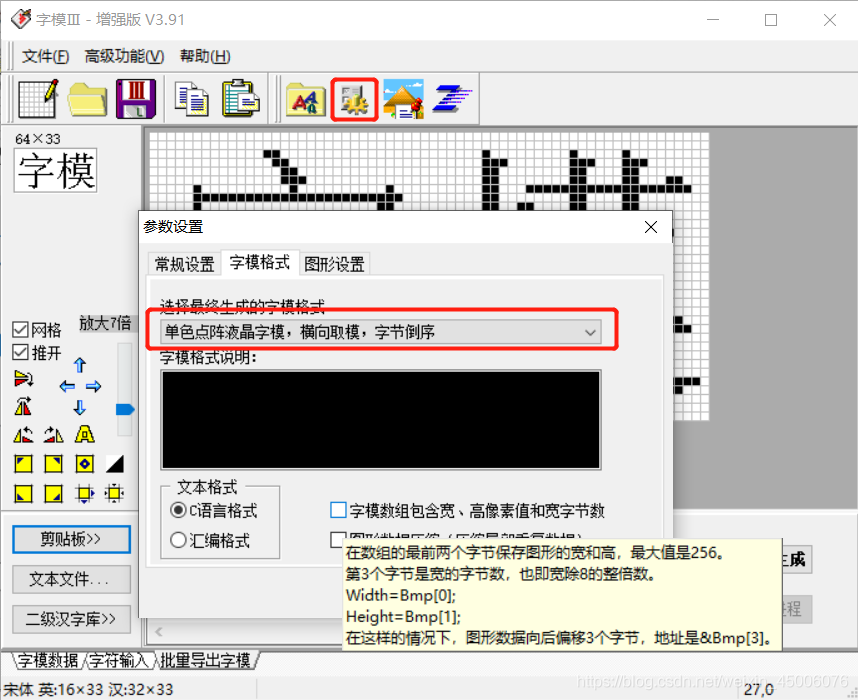

设置生成的字模格式如下

常规设置如下

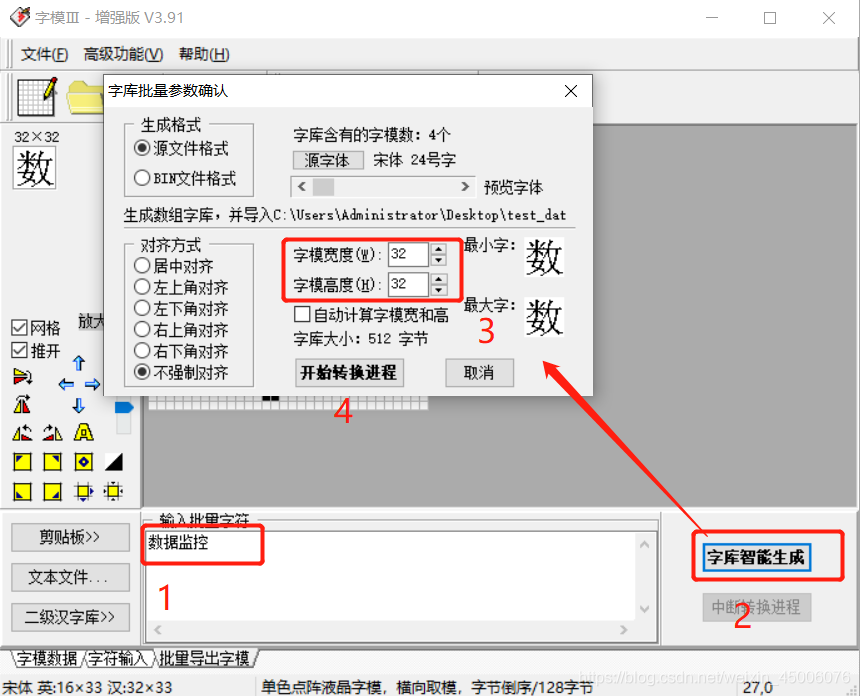

输入要转换的字符串，点击字库智能生成按钮

将生成的字库复制到打开的工程oledfont.h文件中

同理导出"接收"两个汉字，设置大小为16*16，不在演示步骤。


2.2 驱动程序说明

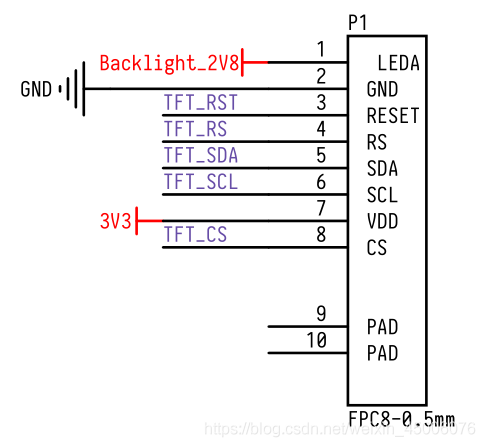

gd32vf103单片机使用spi接口驱动LCD，硬件连接如下：

SPI初始化

1. void spi_config(void)

2. {

3.     spi_parameter_struct spi_init_struct;

4.     /* deinitilize SPI and the parameters /

5.     OLED_CS_Set();

6.     spi_struct_para_init(&spi_init_struct);

7.     / SPI0 parameter config */

8.     spi_init_struct.trans_mode           = SPI_TRANSMODE_FULLDUPLEX;

9.     spi_init_struct.device_mode          = SPI_MASTER;

10.     spi_init_struct.frame_size           = SPI_FRAMESIZE_8BIT;

11.     spi_init_struct.clock_polarity_phase = SPI_CK_PL_HIGH_PH_2EDGE;

12.     spi_init_struct.nss                  = SPI_NSS_SOFT;

13.     spi_init_struct.prescale             = SPI_PSC_8;

14.     spi_init_struct.endian               = SPI_ENDIAN_MSB;

15.     spi_init(SPI0, &spi_init_struct);

16.     spi_crc_polynomial_set(SPI0,7);

17.     spi_enable(SPI0);

18. }

复制代码

LCD写数据函数

1. /*

2.        Function description: LCD serial data write function

3.        Entry data: serial data to be written to dat

4.        Return value: None

5. */

6. void LCD_Writ_Bus(u8 dat)

7. {

8.     OLED_CS_Clr();

9.     while(RESET == spi_i2s_flag_get(SPI0, SPI_FLAG_TBE));

10.         spi_i2s_data_transmit(SPI0, dat);

11.     while(RESET == spi_i2s_flag_get(SPI0, SPI_FLAG_RBNE));

12.         spi_i2s_data_receive(SPI0);

13.     OLED_CS_Set();

14. }

复制代码

2.3 程序主函数逻辑

增加处理代码，区分是不是http数据，如果是普通TCP数据，直接返回

1. while(1)

2. {

3.     if (STA_DATA_ARRIVED == system_context->event)

4.     {

5.         // send back

6. //            ESP8266_SendString ( DISABLE, system_context->data_buf, rt_strlen(system_context->data_buf), system_context->sock_id );

7.             if (rt_strstr(system_context->data_buf, "/getdata"))

8.             {

9.                 rt_kprintf("ready to send data………. %s\r\n", response);

10.                 ESP8266_SendString ( DISABLE, response, rt_strlen(response), system_context->sock_id );

11.                 system_context->event = STA_CONNECTED;

12.             }else if(rt_strstr(system_context->data_buf, "/index"))

13.             {

14.                 rt_kprintf("ready to send data………. %s\r\n", response_index);

15.                 ESP8266_SendString ( DISABLE, response_index, rt_strlen(response_index), system_context->sock_id );

16.                 system_context->event = STA_CONNECTED;

17.             }else

18.             {

19. //                 send back

20.                 ESP8266_SendString ( DISABLE, system_context->data_buf, rt_strlen(system_context->data_buf), system_context->sock_id );

21.                 LCD_ShowString(24 + 48, 40, (u8 *)(system_context->data_buf), RED);

22.             }

23.         }

24.         rt_thread_mdelay(10);

25.     }

复制代码

三、运行

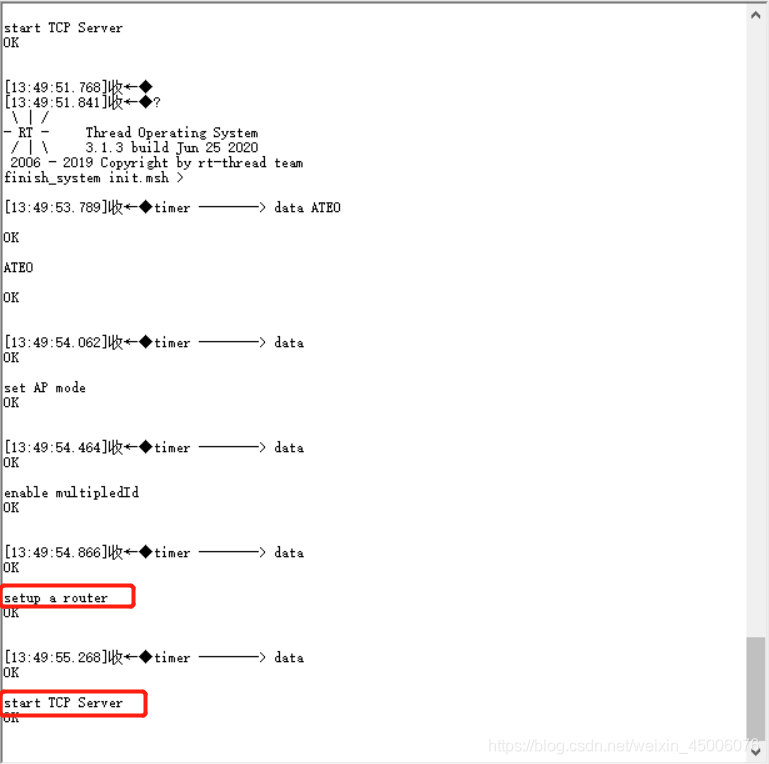

下载程序完毕后，重启设备，ESP01S启动一个WIFI热点，并启动TCP Server，log如下：

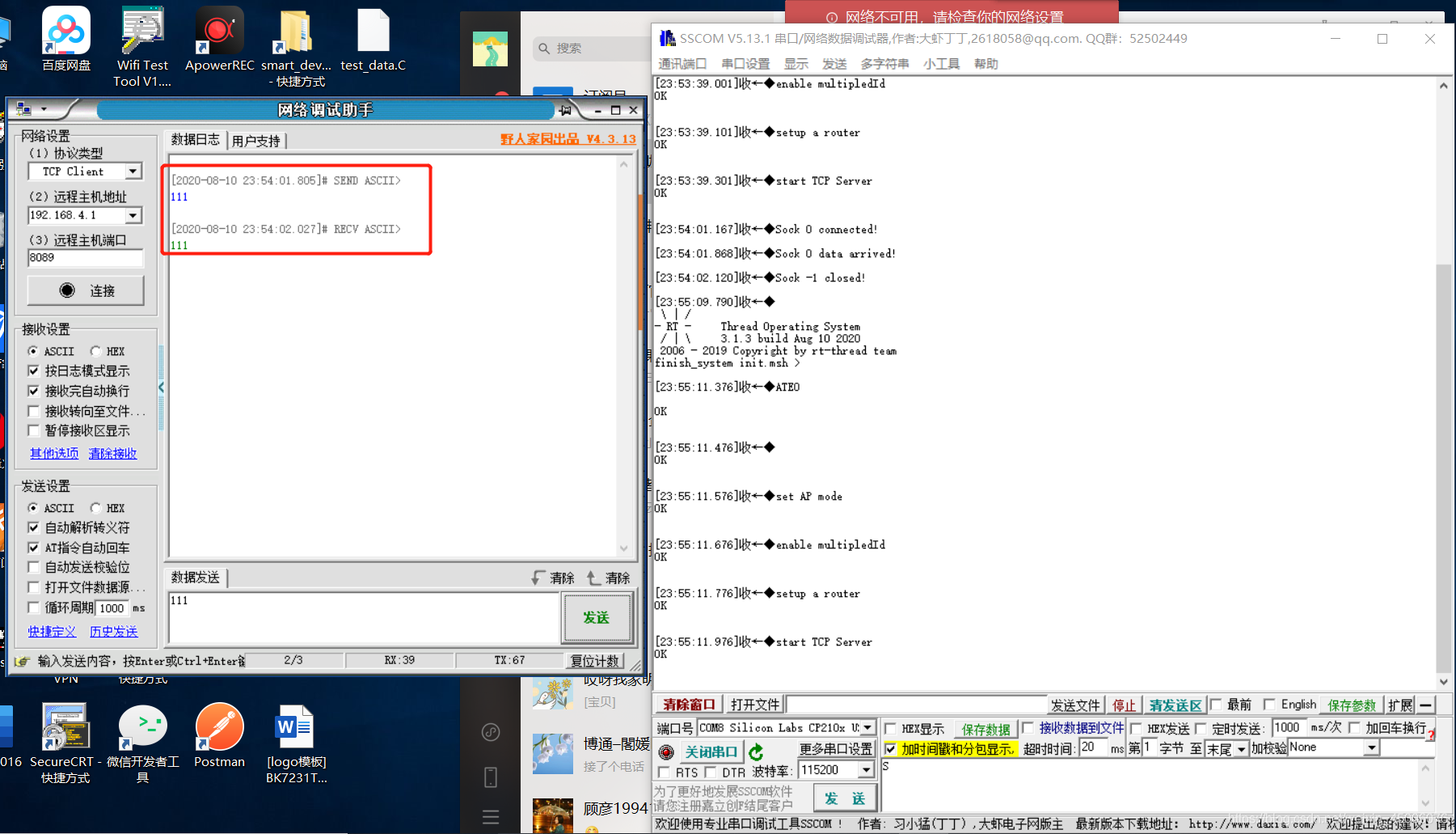

电脑连接模块热点，然后启动网路助手，连接模块起来的AP热点，发送111，会受到返回的数据111

LCD显示如下：

灯光效果不好，手机太渣，大家将就着看哈，功能是OK了。


四、结语
